小粒石対応 亜鉛アルミ合金めっき溶接金網・かご枠 / 省力化工法
MK・砕石ボックス

用途・治山工事 ・道路擁壁工 ・土留擁壁工 ・その他

MK砕石ボックス

MK・砕石ボックスは、亜鉛アルミ合金めっき溶接金網をボックスに加工したかご枠です。
吊りタイプは全面の網目を22mm×75mmに配筋しており(設置タイプは正面・側面のみ)、単粒度砕石4号(30~20)の投入が可能です。 軽量、シンプルな構造で、組み立て作業が容易であり、省力化、工期短縮などコスト削減につながります。

特 長

    従来の石詰作業を改善、省力化、工期短縮などコスト削減が可能

  • 耐久性
    本体に亜鉛アルミ合金めっき溶接金網を採用することにより、耐久性が向上し優れた性能を発揮します。
  • 経済性
    中詰め材に砕石を使用することが可能で、中詰の作業手間を省くことで施工性が向上し、省力化、工期短縮などコスト削減につながります。
  • シンプルな構造
    軽量シンプルな構造になっており、初めて施工される方でも運搬施工が簡単に行えます。

規 格

■仕様(吊りタイプ)

部材名称 規格 使用材料
本体 φ4×22/75 亜鉛アルミ合金めっき鉄線
側面網 φ4×22/75
補強ステー φ6
連結コイル φ5
吊フック φ6 亜鉛めっき鉄線

■仕様(設置タイプ)

部材名称 規格 使用材料
本体(正面) φ4×22/75 亜鉛アルミ合金めっき鉄線
本体(背面) φ4×50/75
本体(底面) φ4×110/200
側面網 φ4×22/75
中間補強ステー φ6
連結補強ステー φ9
連結コイル φ5
連結用中枠 φ9
Uボルト M-12 溶融亜鉛めっき処理

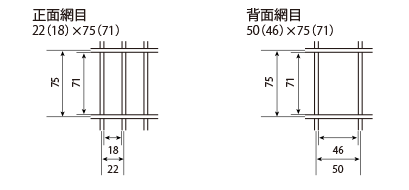

設置タイプ網目図

■製品規格(共通)

形式 高さ(mm) 奥行(mm) 長さ(mm)
M-80 500 800 2000・1000
M-100 500 1000 2000・1000
M-120 500 1200 2000・1000

※上記以外の寸法についても製作可能です。 ※製品形状及び使用は予告無く変更する場合があります。 ※上蓋は標準では付いておりません(オプション品となります)

製品構造図

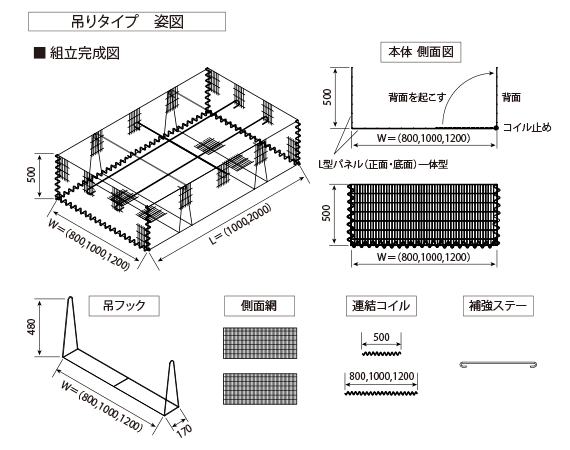

吊りタイプ 製品構造図

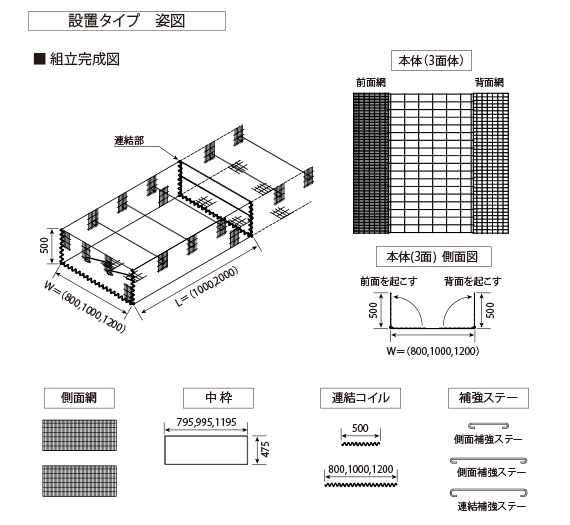

設置タイプ 製品構造図

施工例

施工例
施工例
施工例
施工例
かご製品設置の目安
